Willkommen auf unserer Webseite!

Wir sind Ihr Partner im Bereich Abfülltechnik in Branchen wie Farben- und Lacke, Baustoffe, Chemie, Klebstoff u.v.a.

Unsere Spezialität ist die individuelle und aufgabenorientierte Umsetzung ihrer Vorstellungen einer Abfülllösung, im Rahmen der Möglichkeiten in ihrer Produktion. Gerne helfen wir bei der Planung und Beschaffung von Technik, die als Komplettlösung in einer Abfülllinie oder gesamten Produktionstechnik benötigt wird. Alles was nicht aus unserem Liefer- und Leistungsspektrum ist, oder wir nicht direkt anbieten, nehmen wir gerne extern in die Ausrüstung oder Planung mit auf. Die Schnittstellenplanung und -koordination wird in diesem Fall, für Sie ohne Aufwand und Planungsrisiko, übernommen!

Abfülllinie für Einzel-Abfüllung von Containern oder Fäßern auf Palette oder direkt auf Hufeisen-Wägebrücke. Abfüllung bis Brutto 1.500kg mit geeichter Dosierwaage, Ausführung in ATEX oder Nicht-ATEX. In dieser Konzeption sind bis zu 6 Stück einzelne Abfüllstelle vorgesehen. Die Materialversorgung erfolgt durch integrierte Menbranpumpen.

Doppelstellen-Abfüllanlage für die Befüllung von 2 Gebinden zeitgleich über jeweils eine eigenständig geeichte Dosierwaage bis 60kg. Ein Vorteil dieser Anlage liegt darin, dass Sie z.B. 2-Komponenten-Produkte z.B. Harz/Härter bestehen aus A-Komponente  und B-Komponente zeitgleich abfüllen können. Somit muss nicht erst eine Komponente abgefüllt, dann umgerüstet und dann B-Komponente abgefüllt werden. Dadurch erspart man sich die gesamte Handling-Arbeit und kann beide Komponente (A/B) synchron abfüllen und umgehend verpacken.

Halbautomatische Abfüllanlage bei denen mittels automatischer, geeichter Dosierwaage im freien Zulauf bis 60kg abgefüllt werden kann. Hier zu sehen sind Abfüllungen im Oberspiegel-Verfahren. Alle weiteren Verfahren wie Unterspund- oder Unterspiegel, sowie die zusätzliche Ausrüstung mit Zubehör z.B. Pumpen, Filer, Verschlusstechnik sind individuell möglich.

Abfüllanlagen für Abfüllung von Kanistern oder Gebinde mit Spundloch bzw. kleine Durchmesser für die Materialbefüllung. Version Automatik und Version Halbautomatik.

Automatische Abfüllanlage für runde Gebinde z.B. Blech Hobbocks inklusive Zufuhrstrecke für die Leergebinde mit Puffer und automatischen Deckelaufleger für Deckel auf die befüllten Gebinde.

Gravimetrische Doppel-Stellen-Unterspiegelabfüllanlage mit zwei eigenständigen Füllplätzen, die entweder synchron das gleiche Netto-Gewicht oder zwei unterschiedliche Netto-Gewichte gleichzeitig abfüllen können.

Unterspiegel-Abfüllanlage mit Kunststoffrollenbahn. Pneumatischer Antrieb des Abfüllventils daher auch in umgewandelter Version auch für den Ex-Bereich (ATEX) möglich.

Abfüllanlage in halbautomatischer Ausführung d.h. der Bediener setzt die Leergebinde manuell auf, die Abfüllung läuft eingenständig und nach erfolgreicher Abfüllung kann das befüllte Gebinde von der Abfüllstelle seitlich verschoben werden und ein neues auf der Waagen- und Abfüllstation aufgesetzt werden. Diese Anlage ist für den ATEX Ex-Bereich ausgerüstet und mit einer wahlweise Oberspiegel oder Unterspund-Abfüllung für z.B. für Kanister oder Flaschen betrieben werden.

Abfüllanlage für den Einsatz im Ex-Bereich bestehend aus halbautomatischer Abfüllanlage inklusive Verschliesser (Deckelaufroller für Kunststoff-Eimer mit Deckel) und Filter/Pumpen Einheit (ATEX Kantenspaltfilter mit ATEX druckluftbetriebener Membranpumpe).

ATEX Gesamtsystem bestehend aus Abfüllanlage im Oberspiegelverfahren mit automatischen Tropfenfänger, Deckelaufroller für Kunststoff-Gebinde und Pumpen/Filter Kombination mit Kantenspaltfilter und Membranpumpe inklusive aktiven Pulsationsdämpfer. Alles für den Einsatz im Ex-Bereich ausgelegt.

Automatik Abfüllanlage für Gebinde mit Spundloch wie z.B. Dosen, Flaschen und Kanister, mit Leergebinde Zufuhr und Verschliesser.

Abfüllanlage in ATEX Version für die Befüllung von offenen Gebinde, aber auch Spundloch-Gebinde durch die aktivierbare Unterspundvorrichtung d.h. nach Auslösen des START-Signals verfährt die Lanze vertikal nach unten, in das zu befüllende Gebinde. Abfüllanlage ist aus Edelstahl 1.4301 und im produktberührten Bereich Edelstahl 1.4451 & PTFE.

Mobile Abfüllanlage für den EX-Bereich mit geeichter Dosierwaage bis 60kg und pneumatischen Verschliesser ATEX. Das System ist für den mobilen Einsatz ausgestattet und kann auch einzeln und separat eingesetzt were den.

Container-, Paletten- und Faß-Abfüllanlage für Einsatz im Ex-Bereich. Höhenverstellung pneumatisch und pneumatisch unterstützte Positionierhilfe am Auslegerarm für das Abfüllventil. Somit können individuelle unterschiedliche Container, Fäßer oder Hobbocks abgefüllt werden. Die Abfüllanlage kann mit Pumpe oder im freien Zulauf mit Material zur Abfüllung versorgt werden. Gesamte Konstruktion aus Edelstahl.

Halbautomatische Abfüllanlage im Unterspund-Verfahren, bei dem sich das Abfüllventil in das zu befüllende Gebinde absenkt und innerhalb des Spundloch-Gebinde abfüllt. Version auf Abbildung aus Edelstahl und ATEX mit Dosierwaage bis 60kg.

Diese Abfüllanlage lässt sich mittels ATEX-Pneumatikzylinder Höhen erstellen und somit für kleine Gebinde wie z.B. 0,5kg Dose mit Spund auf eine Arbeitshöhe von 800mm hochfahren und beim Befüllen von z.B. 30kg Kanister mit Spundloch auf eine Arbeitshöhe von 350mm absenken. Somit muss man sich nicht für die Kleingebinde bücken oder die schweren 30kg Kanister durch den Bediener abheben.

Durch die variable Höhenverstellung kann die Arbeitshöhe für den Bediener stufenlos, mit ATEX Pneumatikzylinder, so eingestellt werden, das man “kleiner” Gebinde wie z.B. Dosen auf der höchsten Stellung befüllt und zum befüllen von Gebinde z.B. 30kg die Abfüllanlage absenkt.

Die Befüllung von Blech- oder Kunststoffgebinde auf dieser Abfüllanlage ist möglich, auch Netto-Befüllungen bis 60kg.

Unterspiegel-Abfüllanlage für Befüllung von Gebinde mit Spundloch und stark schäumender Medien. Die Anlage ist punktgenau über LASER gesteuert und wird individuell über die Touch-Screen Steuerung gerüstet. Die Steuerung und das Verfahren des Abfüllventils wird über Asynchron-Motor und frequenzumrichter gesteuerter Geschwindigkeit realisiert und ist somit genau steuerbar.

Abfüllanlage in Version Edelstahl mit Rollengang durchgehend, zur Abfüllung von Gebinde bis 60kg im Oberspiegelverfahren im ATEX-Bereich. Die Abfüllanlage ist zusätzlich mit einer Druckluft betriebenen Membranpumpe inklusive Pulsationsdämpfer ausgestattet, die im Abfüllablauf der Abfüllanlage eingebunden bzw. gesteuert ist. Somit wird das abzufüllende Medium angesaugt und zur Abfüllanlage gefördert.

Abfüllanlage für Ex-Zone die zur Befüllung von Kanistern im Unterspundverfahren verwendet werden kann, oder durch Umschalten für die Befüllung von Eimer im Oberspiegelverfahren arbeitet. Unterschiedliche und mit wenigen Handgriffen austauschbare Abfüllventile können eingesetzt werden, um die jeweiligen Aufgabenstellung möglichst Ziel gerecht zu gewährleisten z.B. mit Fülllanze für Spundgebinde. Die Materialzufuhr kann mittels Pumpe integriert werden, oder durch freien Zulauf erfolgen. Alle verwendeten Teile der Anlage sind aus Edelstahl (mindestens 1.4301 oder hochwertiger). Für den mobilen Einsatz sind leitfähige Lenkrollen mit Feststellen und verfahrbare Stellfüße verbaut.

Abfüllanlage z.B. für Kanister und automatischer Produkt Zufuhr durch integrierte Pumpe, die das abzufüllende Material ansaugt und zur Abfüllanlage zuführt. Die Anlage ist mit einem pneumatischen Handverschrauber ausgestattet, um die Verschlüsse (in diesem Fall Schraubdeckel) mit exakten Drehmoment zu verschließen. Im Anschluss ist ein automatischer Etikettierer eingebunden, der die abgefüllten und verschlossenen Kanister mit Etiketten versieht. Danach wird der fertige Kanister über eine Staubahn abtransportiert und kann am Ende der Pufferstrecke mit einem Hebesystem abgenommen werden, um diese auf eine Palette zu setzen. In diesem Fall muss der Bediener der Gesamtanlage nicht die einzelnen Gewichte selbst heben.

Automatik-Linie mit Zubehör

Automatische Abfüllanlage im Oberspiegel- und Unterspundverfahren. Dies kann entsprechend ausgewählt und somit Kanister oder Eimer auf dieser Abfüllanlage abgefüllt werden. Die Bedienung erfolgt durch eine Touch-Panel-Steuerung, mit visualisierten Display in der Hauptsteuerung und Waagen-Bedieneinheit.

Für die offenen Gebinde z.B. 10kg Eimer (ausschliesslich Kunst-Gebinde) ist das auswählbare Oberspiegelverfahren am geeignetsten, für Kanister das Unterspund-Verfahren. Die abgebildete Konzeption wurde in dieser Form auf Kundenwunsch gefertigt und kann individuell im Ablauf- oder Aufstellbild bzw. in der Ausstattung der Technik abgestimmt werden.

Abfüllanlage zur Abfüllung von Bodenbeschichtungsmaterialien direkt aus dem Ansatz- und Mischbehälter. Danach wird der Deckel manuell aufgelegt und in einen Verschlussautomaten übergeben, der den Deckel mit vormontierten Spannring, mittels Umformtechnik, verschließt.

Abfüllanlage mit Dosierwaage und integrierter drucklufbetriebener Membranpumpe mit Pulsationsdämpfer, zur Reduzierung der Förderschwankungen bei der Materialzufuhr. Das verbessert wesentlich die Genauigkeit und somit die Abfüllung insgesamt. Die Pumpe ist zusätzlich in das Steuerschema der Abfüllanlage eingebunden und wird somit durch diese gesteuert und geregelt. Das verbessert nicht nur die Genauigkeit, sondern vermeidet auch Überdruck in den Produktleitungen auf das Abfüllventil.

Die Abfüllanlage arbeitet im Unterspundverfahren und verfährt, zur Befüllung von z.B. Kanister, in das Gebinde leicht ein.

Unterspiegel-Abfüllanlage in Version “Halbautomatisch” mit Dosierwaage bis 30kg oder 60kg, geeicht als NSW/SWA Waage und lasergesteuerter Fahrwegsabfrage, für das Abfüllventil. Mehr Details unter Menüpunkt “Unterspiegel-Abfüllanlage”.

Gravimetrische Doppelabfüllanlage, mit zwei Dosierwaagen bis 30kg. Diese Ausführung ist für den Ex-Bereich gedacht und kann im Oberspiegel-, Unterspund- oder Teilunterspiegelverfahren geliefert werden.

Selbstverständlich auch für Anwendungen im Nicht-Ex-Bereich.

Oberspiegelabfüllanlage mit Dosierwaage und visualisiertem Display, sowie integrierter Exzenterschneckenpumpe.

Abfüllanlage inklusive Exzenterschneckenpumpe für flüssige Stoffe wie z.B. Farbe, Klebstoffe, Lacke u.v.m.

Neue Produktserie “Voll-Unterspiegelabfüllung-Abfüllanlage”

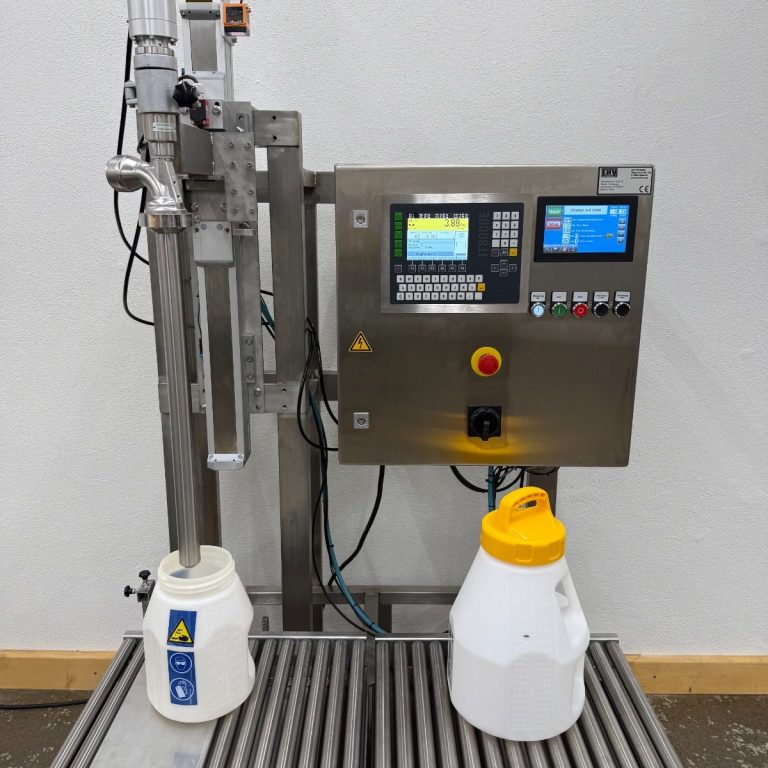

Halbautomatische Unterspiegelabfüllanlage, mit Laser gesteuerter Abfrage des Verfahrwegs. Diese Abfüllanlage entspricht der neusten Generation dieses Anlagentyps.

Einstellung erfolgt über visualisierten Display, mit Touchscreen. Die Geschwindigkeiten des vertikalen Wegs vom Unterspiegelabfüllvenitl, in das zu befüllende Gebinde und heraus, kann über das Touchdisplay ausgewählt werden und somit auf das abzufüllende Medium, individuell eingestellt werden. Zusätzlich können diese Werte abgespeichert und zugeordnet werden, in der Rezepturverwaltung der Waage und Abfüllanlage.

Der vertikale Antrieb des Abfüllventil und Verfahrsystem der Abfüllanlage, wird über einen elektrischen Asynchronmotor und Frequenzumrichter erzeugt.

Zusätzlich kann bei Bedarf noch eine FU-Dosiersteuerung in der Hauptsteuerung der Abfüllanlage integriert werden, um eine Pumpe über die Abfüllanlage (elektrische Variante z.B. Exzenterschneckenpumpe oder pneumatische z.B. Membranpumpe) zu betreiben d.h. Zu steuern und regeln.

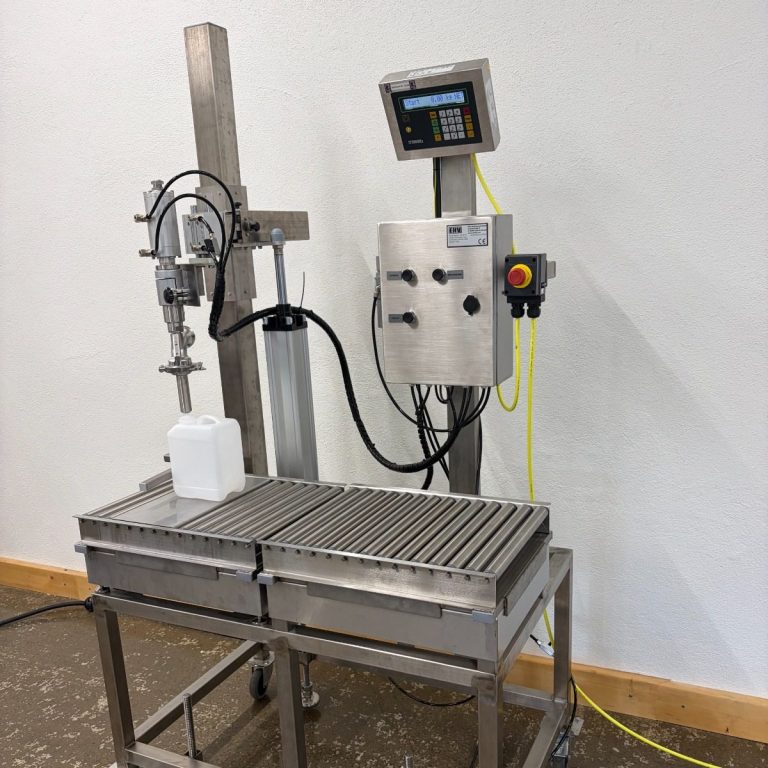

Halbautomatische Abfüllanlage, mit Dosierwaage IT 8000, bis 30kg. Die Abfüllanlage kann Kanister, Flaschen oder Dosen im Unterspundverfahren (Abfüllventil verfährt mit pneumatischen Zylinder in das Gebinde ein, zur Befüllung) oder Oberspiegelverfahren abfüllen. Das wird durch Wahlschalter ausgewählt und macht zusätzlich zur mobilen Varianten, die Abfüllanlage sehr flexibel, im Einsatz. An der Abfüllanlage ist noch ein pneumatischer Handverschrauber montiert, um die Schraubdeckel von Kanistern leichter verschließen zu können.

Halbautomatische Abfüllanlage im Unterspund-Verfahren d.h. das Abfüllventil wird, nach Betätigung des START-Tasters, automatisch vertikal nach unten, in das zu befüllende Gebinde (z.B. Blechkanister) gefahren und dann die Befüllung gestartet (nach automatischer Tara, des unbefüllten Gebinde). Diese Anlage ist ausgelegt für den Ex-Bereich und ist mit einer Doppelmembranpumpe (Druckluft), für die Befüllung und abpumpen aus einem Vorratsbehälter,  ausgestattet.

Abfüllplatz mit 2 Stück halbautomatischer Abfüllanlagen, zur Abfüllung von Flaschen, Dosen, Eimern, Kanistern und Fäßern. Es können zeitgleich unterschiedliche Gebinde und Produkte, durch Zulauf im freien Fall und zusätzlich über FU gesteuerter Exzenterschneckenpumpe, abgefüllt werden. Etikettierung und Verschlusstechnik, mittels Handverschrauber und pneumatischen Eindrücker, ist vorgesehen.

Doppel-Abfüllanlage mit gravimetrischer Dosierwaage. Die Abfüllanlage kann synchron zweimal das gleiche Sollgewicht in ein Gebinde ihrer Wahl abfüllen, oder zeitgleich unterschiedliche Sollgewichte, auf der jeweiligen Dosierstation. Je nach Auswahl der Waage, mit einer Auflösung ab 2g. Die Ausführung ist mobil und kann auch, bei Bedarf, nur mit einer Station verwendet werden. In diesem Fall werden Desinfektionsmittel für Zellstofftücher zudosiert bzw. abgefüllt. Eine weitere sinnvolle Verwendung für eine Abfüllanlage dieser Ausführung ist z.B. für Produkte, die aus zwei verschiedenen Komponenten angeboten werden, wie A-Komponente und B-Komponente. Das ist z.B. der Fall bei Harz und Härter, wenn zwei verschiedene Füllmenge in unterschiedliche Gebinde abgefüllt werden, aber in einer Verpackungseinheit sind.

Doppel-Abfüllanlage mit 2 gravimetrischen Dosierwaagen und Spund-Abfüllventile für Kanister oder Gebinde mit verengter Öffnung. Kann mittels Schnellwechselvorrichtung mit anderen Abfüllventilen umgerüstet werden. Die Bedienteile der Waage sind visualisiert und verfügen z.B. über Anzeige Stückzähler, Standardabweichung aller Abfüllungen oder Füllstandsanzeige.

Abfüllanlage (mobil) zur Abfüllung von Desinfektionsmittel, in Kanister bis 60kg. Diese Abfüllanlage kann im Oberspiegelverfahren oder Unterspundverfahren Kanister, Flaschen oder Dosen im Ex-Bereich abfüllen. Die Materialzufuhr erfolgt direkt aus IBC oder Vorlagebehälter, kann aber auch mit Membranpumpe realisiert werden (Pulsationsdämpfer empfohlen).

Abfüllanlagen-Serie, zur Abfüllung im freien Zulauf aus IBC´S oder Vorratsbehälter. Die Abbildungen zeigen Anwendungen im "Normal-Bereich", ansonsten auch Ausführung in ATEX erhältlich. Abfüllung über Dosierwaage mit visualisierten Display von 0kg bis 60kg, oder auch mit eingebundener Pumpe möglich.

Die Versorgung der Abfüllanlage mit Material erfolgt im freien Zulauf, aus einem IBC. Zur exakten Befüllungen der Kanister mit Spundloch, wird ein Spund-Abfüllventil eingesetzt. Eine Erweiterung mittels einer automatischen Absenkvorrichtung, damit das Abfüllventil ca. 50mm in den Spund und somit in den Kanister einfährt, ist als Option möglich. Das Erleichtert das Verschieben des Kanisters, nach erfolgreicher Abfüllung, da dann das Abfüllventil (konkret das Rohr) nicht im Weg steht, falls man sehr nah am Spund befüllt oder falls es leicht zum Spritzen neigt, dies im Kanister erfolgt.

Abfüllanlage zur Abfüllung von Klebstoffen in Eimer und Hobbocks, mit zusätzlicher Verschlußanlage, für die befüllten Gebinde, mit manuell (Bediener) aufgelegten Deckel. Die Gebinde mit Deckel werden durch den Rollenbahnförderer zur Verschlussstelle gefördert, gestoppt und mittels zweier pneumatischer Zylinder mit Aufdrückplatte verschlossen.

Lackabfüllung mit halbautomatischer Abfüllanlage inklusive Membranpumpe (Druckluft) und Beutelfilter bis 30kg, in Oberspiegelversion. Abfüllventil ist durch Schnellwechselklappe leicht zu rüsten, für Reinigungszwecke oder Verwendung anderer Größen und Ausführungen von Ventilen bzw. zur Vermeidung von Kontamination durch verschiedene abzufüllende Produkte. Am Abfüllventil ist eine Kapillar-Düse gerüstet, um den Füllstrahl in mehrere kleine zu zerlegen und so den Einstrahldruck abzudämpfen.

Automatiksystem bestehend aus Abfüllanlage für Dosen, Eimer und Kanister . Die Abfüllanlage wird zu Beginn, für die Abfüllung aus Containern ohne Pumpe verwendet und in der weiteren Ausbauphase, mit Pumpe, Gebinde Zufuhr, Verschliesser und Abfuhrstrecke mittels Schwerkraftrollenbahn weiter ausgebaut.

Gesamtsystem bestehend aus Abfüllanlage für Dosen, Eimer und Kanister im Ex-Bereich inklusive Beutelfilter und druckluftbetriebene Membranpumpe, die in die Abfüllsteuerung integriert ist.

Abfüllanlagen zur Abfüllung von Epoxid-Harzen in doppelter Ausführung, für 2-K  Varianten (A-Komponente und B-Komponente). Die Abfüllanlagen arbeiten von 0,2kg bis 15kg (wahlweise auch bis 30kg) und mit Wechsel-Abfüllventilen für offene Gebinde (z.B. Dosen, Eimer) oder Gebinde mit Spundloch (kleine Flaschen, Kanister). Abfüllung mit Dosierwaage und mobile Ausführung. Die Abfüllung kann wahlweise mit oder ohne Pumpe erfolgen, in diesem Fall durch freien Zulauf aus den IBC`s bzw. Containern.

Technicums-Anlage mit Pumpe, Filter und Rührwerk zur Abfüllung von Klein-Gebinde mit Spundloch.

Abfüllung von Containern und Kanistern an zwei unterschiedlichen Arbeitsplätzen. Die Ausführung beider Abfüllanlagen ist Version V4A und wird durch zwei frequenzumrichter gesteuerte und geregelte Drehkolbenpumpen versorgt. Diese sind in die jeweilige Abfüllanlage integriert.

Abb. Abfüllanlage inklusive Membranpumpe mit Pulsationsdämpfer (aufgebaut bzw. in Pumpe integriert)

Kanister-Abfüllanlage mit Wechselventilen für Unterspundbefüllung und Oberspiegelabfüllung.

Automatische Linie unserer Abfüllanlagen in Blockbauweise mit pneumatischen Deckelverschliesser. Ausführung in Edelstahl und Edelstahlverkleidung.

Die Befüllungsart kann frei gewählt werden und eine nachträgliche Umrüstung ist aufgrund des Baukastenprinzip jeder Zeit möglich. Ergänzungen wie z.B. Leergebinde-Zufuhr, automatische Deckelzufuhr, Staustrecke und Fördertechnik, Pumpen und Filter, Rohr- und Schlauchleitungen u.v.m. können mit uns geplant und ausgeführt werden.

Koordinaten- oder Palettenabfüllanlage für Eimer, Hobbock, Fässer und Container. Auch hierfür alle Abfüllarten und Automatisierungsgrade lieferbar.
